Инструкции по монтажу

Выровняйте обрешётку. Для дерева нужна сухая строганая доска шириной от 100 мм с огнебиозащитой. Металлический профиль должен быть фасадным, толщиной от 1 мм. Шаг опор выбирайте по коллекции: универсального шага для всех панелей нет.

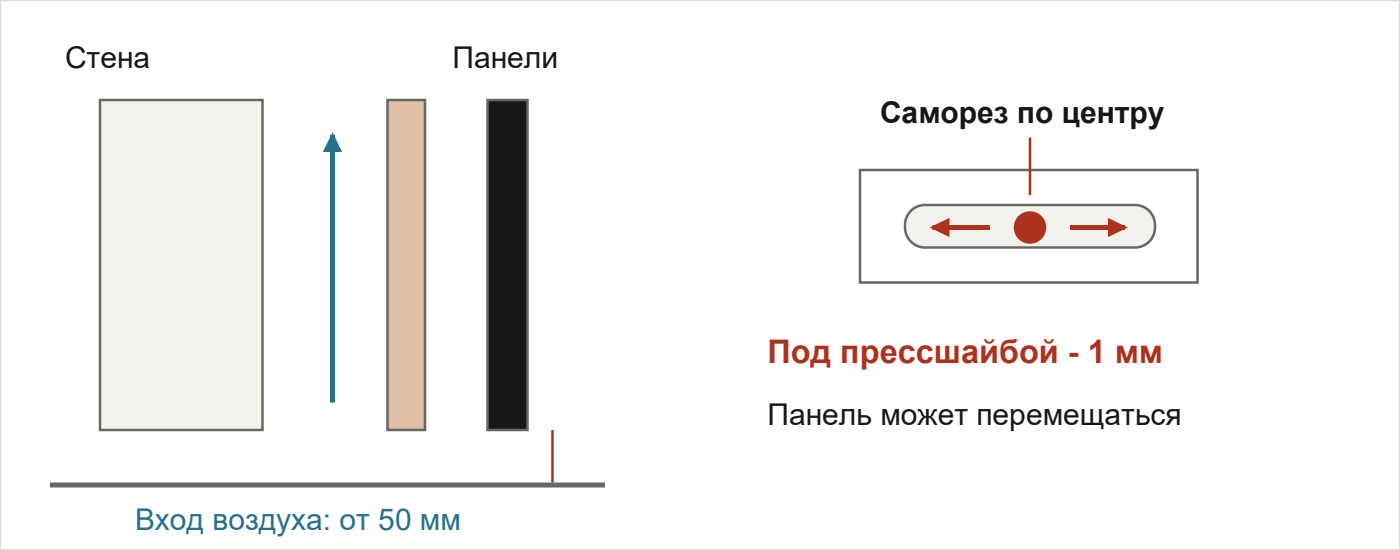

Разметьте горизонталь уровнем и закрепите стартовый профиль. Между нижней кромкой облицовки и грунтом либо отмосткой оставьте минимум 50 мм для притока воздуха; при подвижках грунта нужен дополнительный запас.

Под каждым нижним наружным углом установите стартовый элемент именно для своей коллекции. Стартовый угол и длинный стартовый профиль выполняют разные задачи.

Панели устанавливайте слева направо, поднимаясь от нижнего ряда. Оцинкованные саморезы с прессшайбой ставьте перпендикулярно, в центры монтажных отверстий. Между шайбой и панелью оставляйте 1 мм.

Зазоры у доборных деталей определяйте по температурной таблице. Не прижимайте панели вплотную к металлу и не перекрывайте вентиляцию.

Для горизонтального сайдинга расстояние между вертикальными опорами — не больше 400 мм. При вертикальной укладке нужна отдельная схема обрешётки; не поворачивайте готовую горизонтальную систему наугад.

Внизу вентиляционного канала предусмотрите вход высотой от 50 мм. Утеплитель и примыкающие детали не должны закрывать движение воздуха за облицовкой.

Сначала выставьте отлив и стартовый профиль, затем углы, соединительные и околооконные детали. Стыки делайте так, чтобы вода уходила наружу, а не за обшивку.

Горизонтальные ряды собирайте снизу вверх, не вытягивая панель. Саморезы ставьте в штатные отверстия. Для крепления без антиураганного замка оставляйте около 1 мм под прессшайбой; крепление с таким замком выполняйте по его схеме.

Величина температурного зазора зависит от длины детали и температуры монтажа. Верхнюю подрезанную панель фиксируйте предусмотренным финишным элементом.

На одной стене используйте изделия одной партии. До монтажа храните упаковки под крышей, без прямого солнца и контакта с нагревателями.

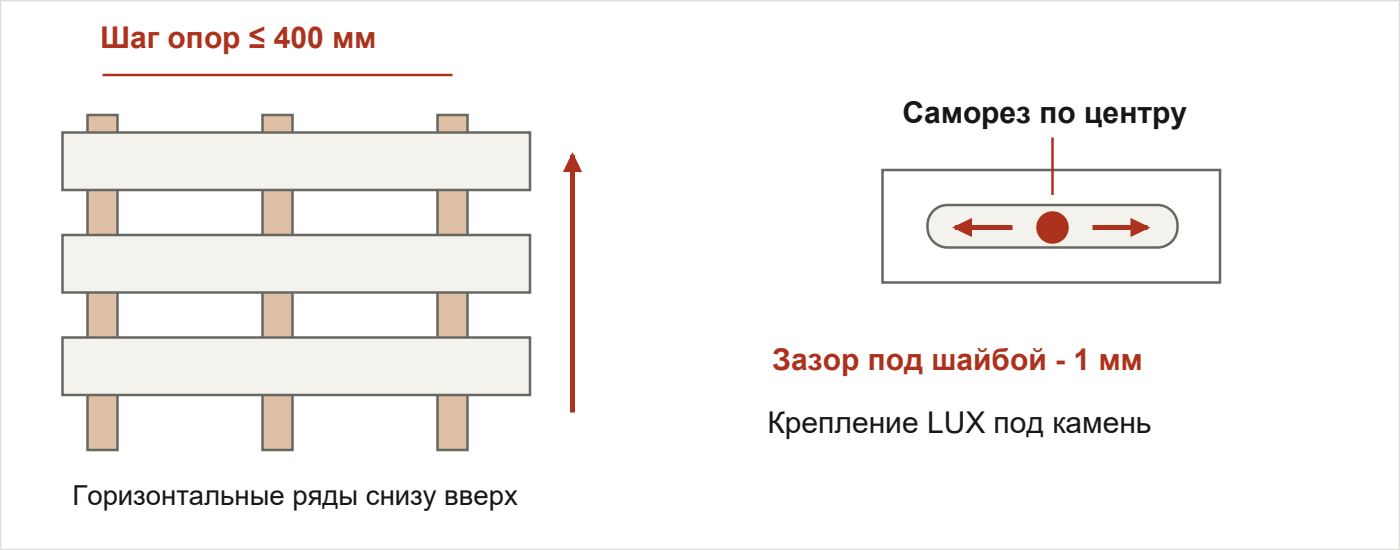

Установите деревянную или предназначенную для фасадов металлическую обрешётку. Шаг опор — не больше 400 мм. Сохраните вентиляционный канал за облицовкой.

Закрепите металлический стартовый профиль по уровню. Установите подходящие угловые и принимающие профили, подготовьте обрамления проёмов.

Подрежьте левый край первой панели под принимающий профиль. Заведите нижний замок в стартовый элемент, затем закрепите панель. Продолжайте ряд вправо; следующие ряды располагайте выше.

Саморезы с прессшайбой ставьте в центры монтажных отверстий, оставляя 1 мм под шайбой. Торцевые зазоры определяйте по температурной таблице для LUX под камень.

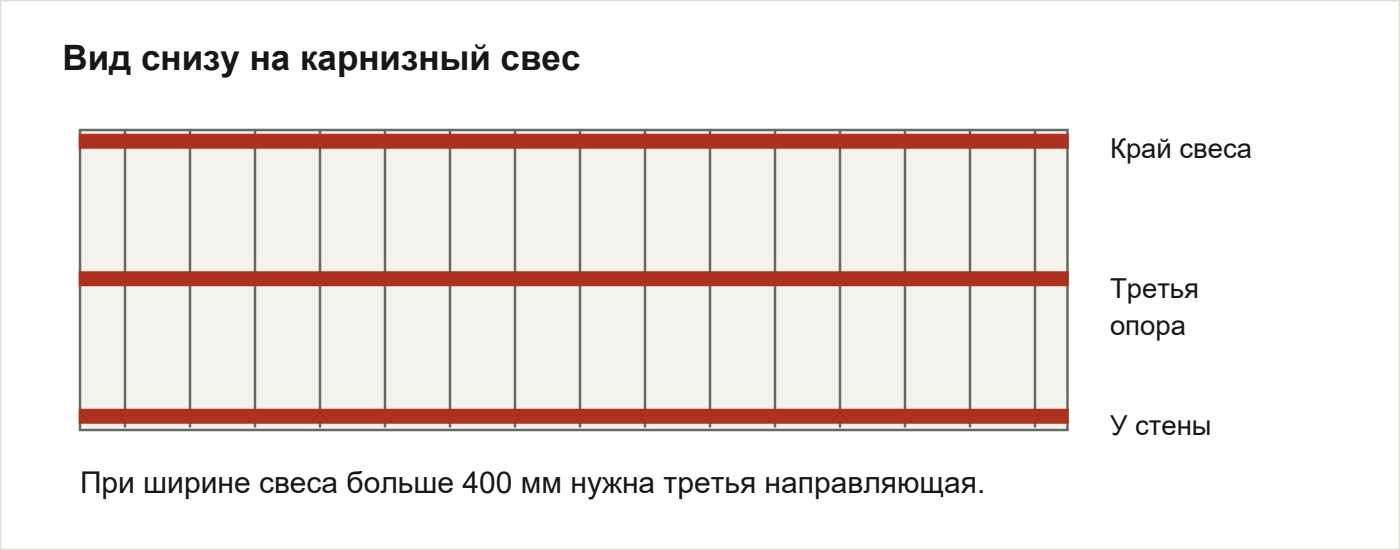

Для свеса шире 400 мм добавьте третью направляющую. При обшивке потолка открытой террасы или крыльца шаг обрешётки по центрам составляет 400 мм.

По верхней кромке доски закрепите финишный профиль. Подготовьте зацепы на длинной стороне фаски, заведите её в финиш и закрепите противоположную сторону через монтажные отверстия.

Подготовьте профиль у стены и на внешнем краю свеса. Стыкуйте J-фаски с нахлёстом по лицевой части 25 мм, учитывая температурный зазор в скрытой части.

Длину определяйте по расстоянию между принимающими профилями с вычетом глубины одного из них. Заведите сначала один торец, затем второй и закрепите софит к обрешётке.

На углах используйте схему с H- или J-профилем. Следите, чтобы перфорация обеспечивала предусмотренный проектом приток воздуха.

Используйте ОСП-3 или фанеру ФСФ. Между листами оставляйте 3–5 мм; укладывайте и крепите сами листы по требованиям их производителя.

Отбейте горизонтальные и вертикальные линии. На выступающем цоколе установите отлив, выдерживая нахлёст соседних отливов минимум 50 мм.

Подготовьте стартовую полосу по форме своей плитки. Начните от угла, отступив от края 5–10 мм. До крепления проверьте горизонталь.

Чередуйте плитки из разных упаковок по схеме коллекции. Для Брик требуется 7 гвоздей на плитку, для Клинкер — 8. Используйте оцинкованные ершёные или винтовые кровельные гвозди от 30 мм со шляпкой от 8 мм; точки крепления сверяйте со схемой.

Применяйте соответствующие металлические планки либо предусмотренные угловые элементы. Не перегибайте плитку пополам: можно повредить основу.

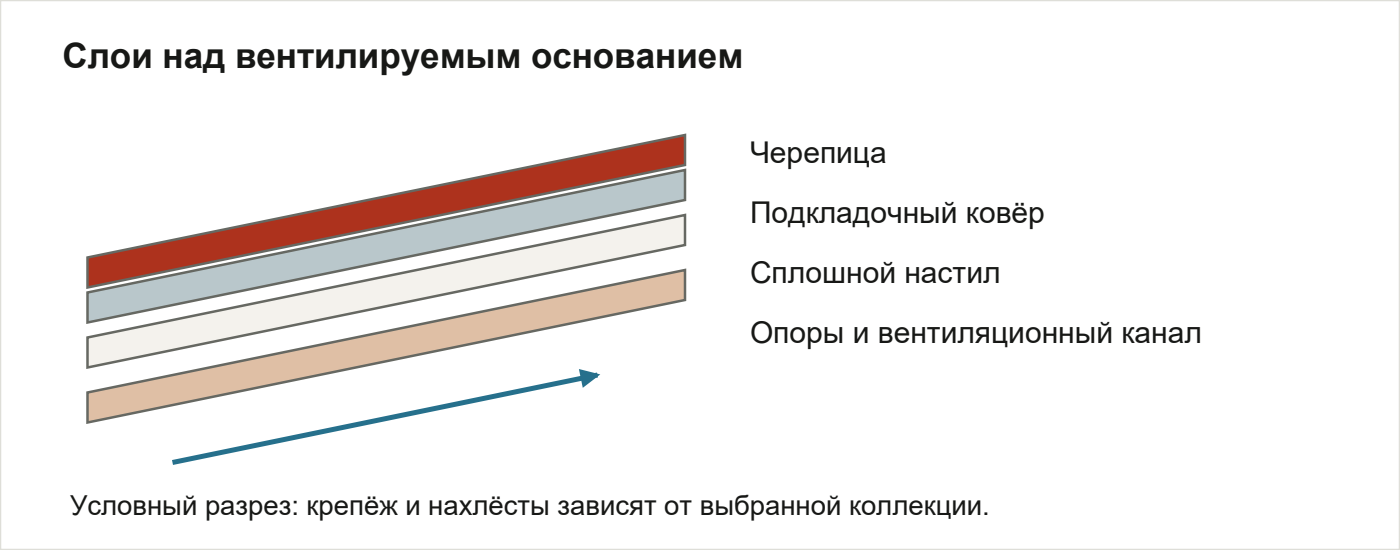

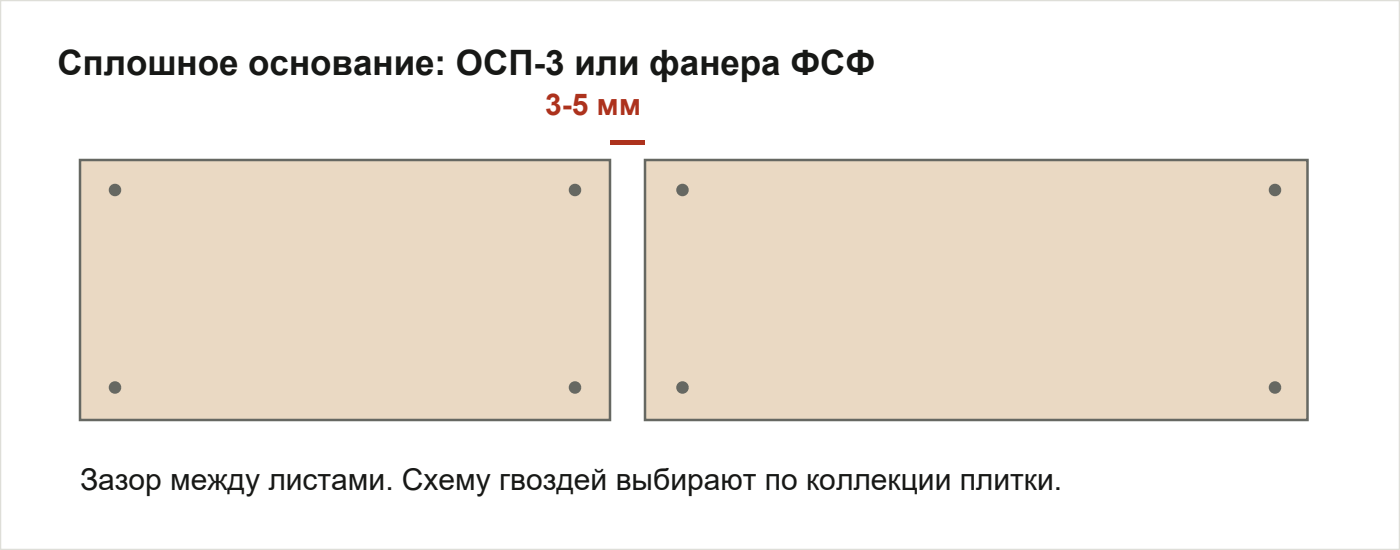

Обеспечьте вентиляцию крыши. Сплошной настил должен быть сухим и ровным. Между листами ОСП-3 или фанеры ФСФ оставляйте 3–5 мм; толщину назначают расчётом, минимум — 9 мм.

Выберите способ крепления по типу ковра. Уделите внимание ендовам, карнизам и примыканиям. Нахлёсты и промазку выполняйте по схеме выбранного материала.

Установите карнизные и торцевые планки, оформите ендовы. Подготовьте стартовую полосу по типу черепицы: у однослойных и многослойных гонтов решения различаются.

Двигайтесь от карниза к коньку, соблюдая смещение рядов. Количество и расположение кровельных гвоздей выбирайте по форме нарезки и уклону; одинаковая схема подходит не всем коллекциям.

Оформите примыкания, рёбра и конёк, не перекрывая вентиляционный выход. Проверьте крепёж и места отвода воды.

Сверьте серию, размеры желоба и трубы, площадь водосбора. При воронке на конце одна линия желоба ограничена 10 м; две воронки на концах допускают линию до 20 м.

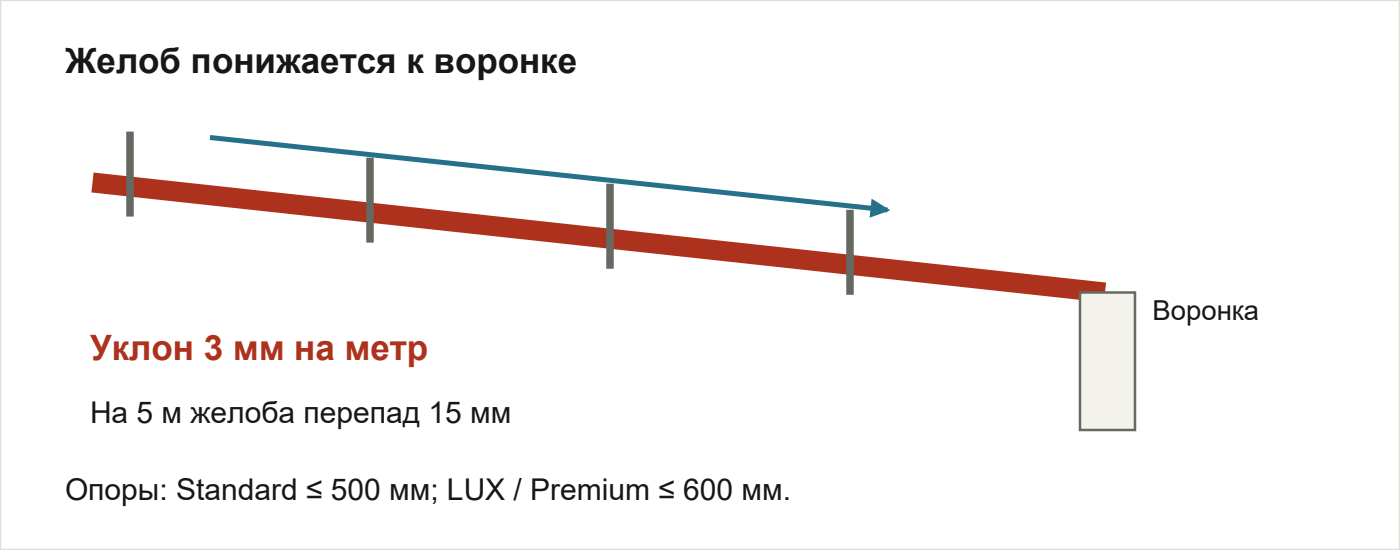

Выставьте крайние кронштейны с понижением к воронке 3 мм на каждый метр. По шнуру установите промежуточные: для LUX и Premium шаг не больше 600 мм, для Standard — 500 мм.

Очистите стыки и проверьте уплотнители. Ориентируйте торцы по заводским упорам и ограничительным линиям. Дополнительные опоры около соединительных элементов размещайте по схеме крепления.

Соберите колена и муфты, сохраняя предусмотренные системой зазоры. Хомуты размещайте с шагом до 1500 мм. Положение хомута выбирайте по детали: фиксация фитинга и подвижное удержание трубы различаются.

Убедитесь, что желоб не провисает, соединения собраны ровно, выпуск направлен в предусмотренную систему водоотведения.

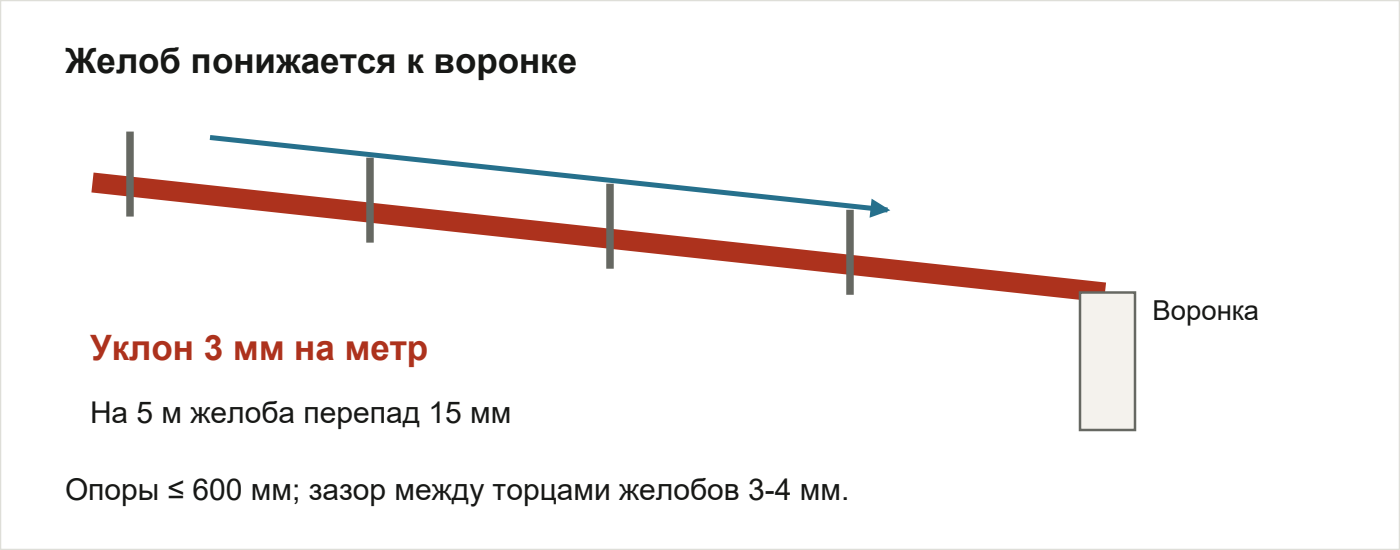

Подберите крюки или кронштейны под основание. Задайте понижение к воронке 3 мм на метр. Для крепления к дереву требуются защищённые от коррозии саморезы длиной от 30 мм и толщиной от 4 мм.

Шаг крюков и кронштейнов — максимум 600 мм. До края желоба и до торцов соединительных элементов с каждой стороны оставляйте не больше 100 мм.

Разметьте отверстие по трубе. Выполните рез ножовкой и ножницами по металлу, затем отогните кромки отверстия наружу. Собрать воронку с желобом удобнее на земле.

Проверьте резиновый уплотнитель. Установите втулку, оставьте 3–4 мм между торцами, отцентрируйте соединитель и закройте его замок. Углы поддержите дополнительными кронштейнами.

Закрепите воронки, заглушки, колена и трубы по схеме своей серии. Осмотрите покрытие и стыки, проверьте направление выпуска.

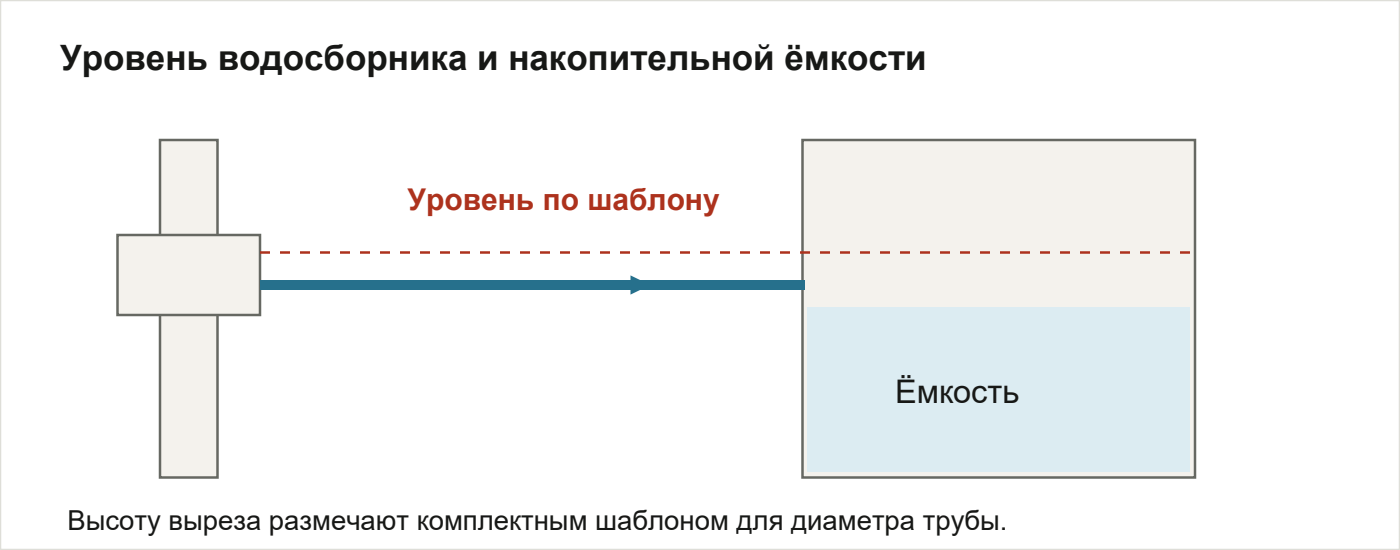

Приложите комплектный шаблон с учётом диаметра трубы и нужного уровня воды в ёмкости. До резки ещё раз проверьте выбранные линии.

Разрежьте трубу по разметке и опустите нижний участок, освобождая место под водосборник. Предусмотрите дополнительные хомуты: они не входят в комплект.

Установите водосборник и поднимите нижнюю трубу до упора. Надёжно закрепите трубу и соедините выход с ёмкостью.

Для сбора воды поверните стакан к символу капли. Перед зимним использованием переведите его к символу снежинки.

Для очистки опустите нижнюю трубу, снимите водосборник и крышку. Уберите листья и крупный мусор, затем соберите детали обратно.

Используйте размеры с этикетки именно своей лестницы. Проверьте комплектацию, направление открывания люка и доступ к месту крепления.

Закрепите поддерживающие рейки по монтажной схеме LUX. Они должны удерживать короб во время выравнивания; временная поддержка не заменяет постоянное крепление.

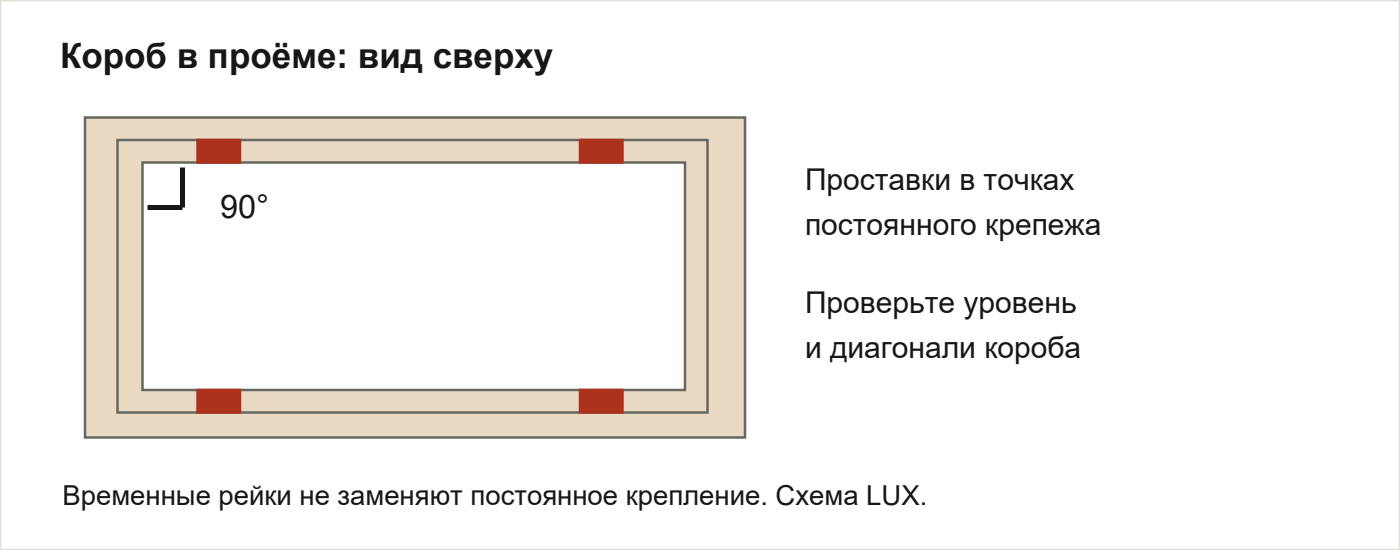

Установите лестницу в проём. Между коробом и основанием разместите проставки в точках крепежа. Проверьте уровень и прямые углы, затем закрепите короб по схеме комплекта.

После закрепления раскройте лестницу. Разметку подрезки делайте по фактической высоте; схема для ножек с наконечниками отличается от схемы без них.

Убедитесь, что опоры плотно стоят на полу, секции образуют правильную линию, люк открывается и закрывается без перекоса. Регулировки выполняйте только в пределах, указанных для модели.

Осмотрите короб и механизм. Если у вашей модели ключ находится в пружине, достаньте его до установки.

Проденьте несущие бруски в монтажные петли. Сечение и опирание брусков должны выдерживать массу лестницы. Приоткройте люк для доступа к креплениям.

Подложите клинья под бруски и выставьте короб по уровню. Между коробом и проёмом поставьте проставки. Перед креплением засверлите отверстия; точки крепежа должны отстоять от углов короба минимум на 60 мм.

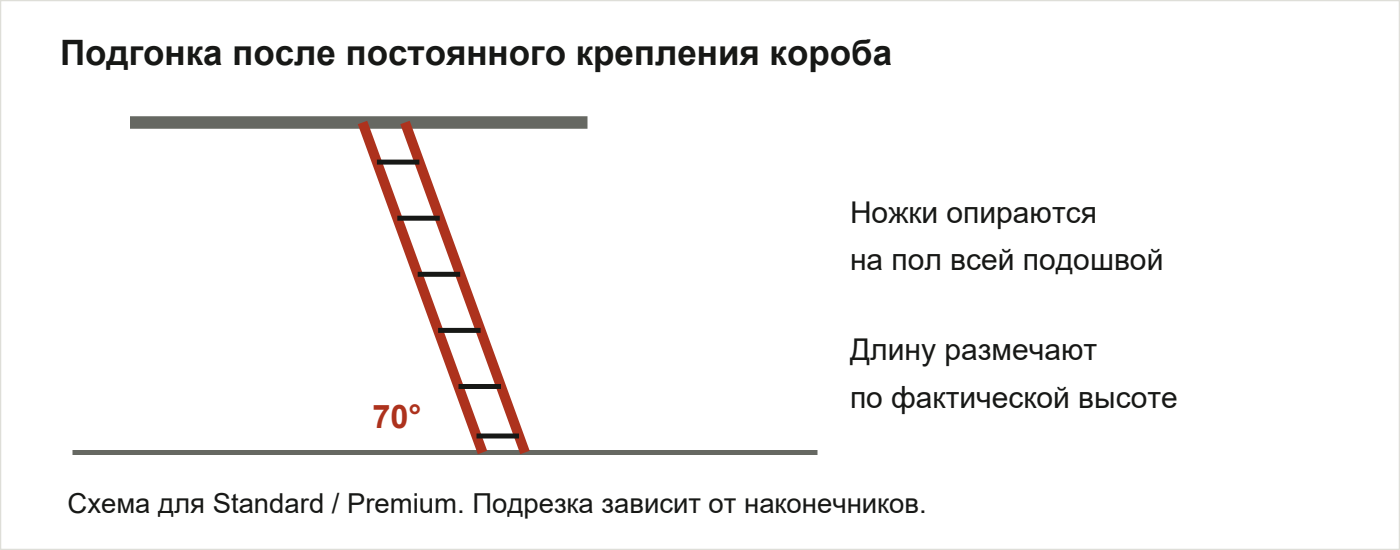

Раскройте секции после закрепления короба. Схема предусматривает угол 70°. Нижнюю секцию размечайте по фактической высоте, учитывая наличие или отсутствие наконечников.

Опоры должны прилегать к полу, а секции — раскладываться без излома. Проверьте закрывание люка и затяжку предусмотренного крепежа.

Монтаж выполняют при температуре от +10 °C. Аэратор предназначен для горизонтального конька скатной крыши с гибкой черепицей.

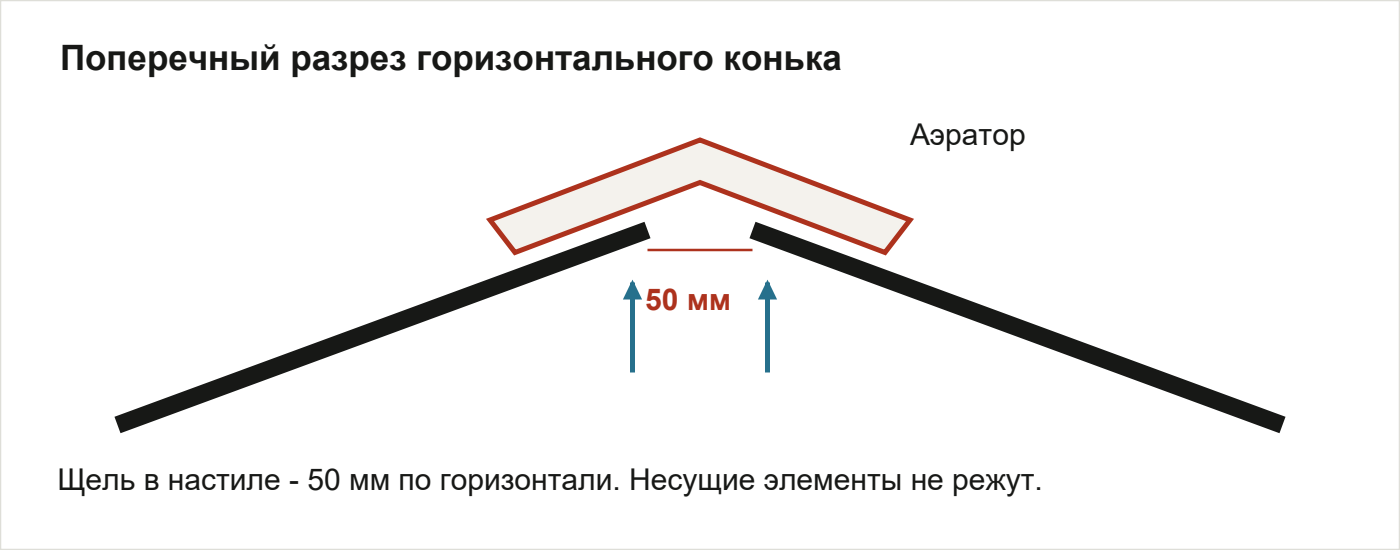

Между линиями по обеим сторонам конька оставьте 50 мм по горизонтали. Отступ щели от края конька равен ширине фронтонного свеса плюс 150 мм; от ендов и стен — 300 мм.

Вырежьте щель в сплошном основании по разметке, сохранив рассчитанные отступы. Работайте с предусмотренной защитой от падения; несущие элементы не подрезают по схеме настила.

Расположите его вровень с краем фронтонного свеса и соедините соседние элементы защёлками. Используйте допустимый крепёж длиной от 50 мм в обозначенных местах. При уклоне свыше 50° требуется специальная подрезка по схеме.

Уложите коньковую черепицу с учётом ветра. Каждый элемент закрепите четырьмя оцинкованными ершёными или винтовыми гвоздями со шляпкой от 8 мм.
